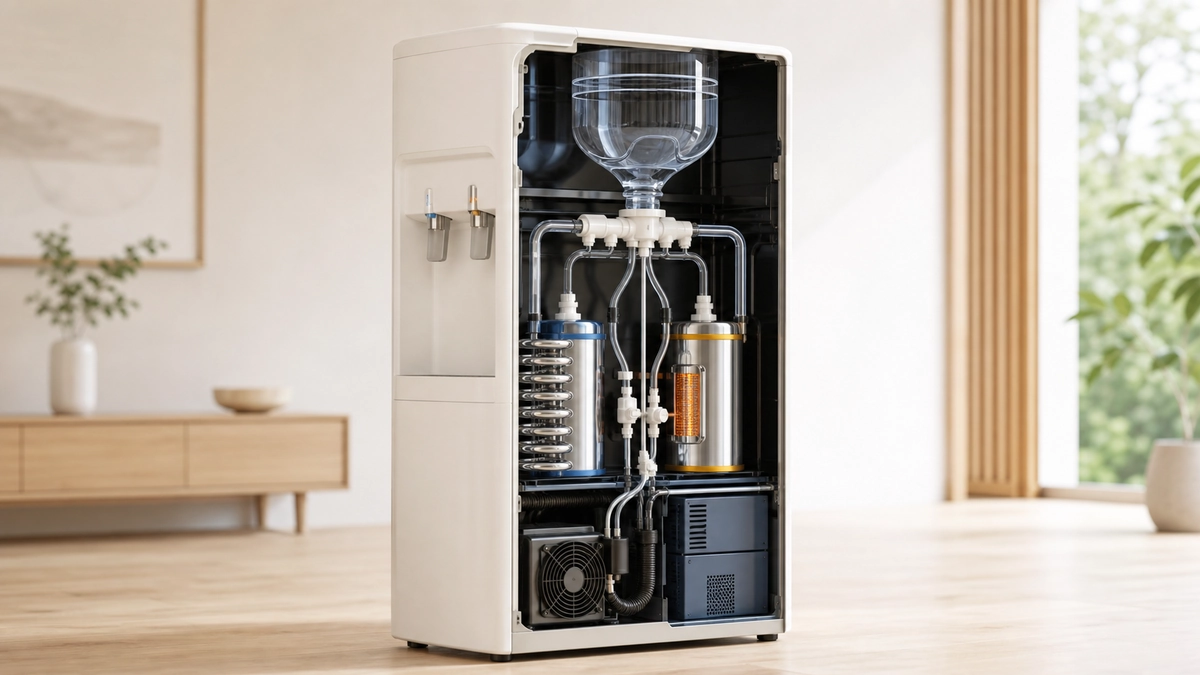

ウォーターサーバーは「水を本体へ供給する」「内部へ一時的にためる」「冷却または加熱する」「操作に応じて出水する」という4工程で動きます。ただし、水の供給方法が上置き・下置き・補充・直結のどれかによって、ポンプ、空気の入り方、停電時の動作、利用者の作業が変わります。

構造を理解する目的は、分解修理をすることではありません。水が出ない、音がする、停電したという場面で、正常な動作と使用停止すべき異常を切り分けるためです。本体内部は利用者が開けず、取扱説明書と公式サポートを優先します。

仕組みを読む3つの軸｜給水・水の処理・温度調整

「下置き」「浄水型」「卓上」は同じ分類ではありません。下置きはボトルの位置、浄水型は原水をろ過して使う方式、卓上は本体の置き方です。一つの呼び名から内部構造のすべてを決めつけないようにします。

メーカーの説明図では、原水の入口、フィルター、冷温水の貯水部、出水口を別々に追います。総タンク容量が大きくても、その全量を同じ温度で連続使用できるとは限りません。図は説明用に単純化されるため、配管の順番や構造は対象型番で確認してください。

この節の確認日：2026年9月15日。数値を仮定した表は編集部の計算例です。実際の申込条件・使用方法は対象製品の公式資料をご確認ください。

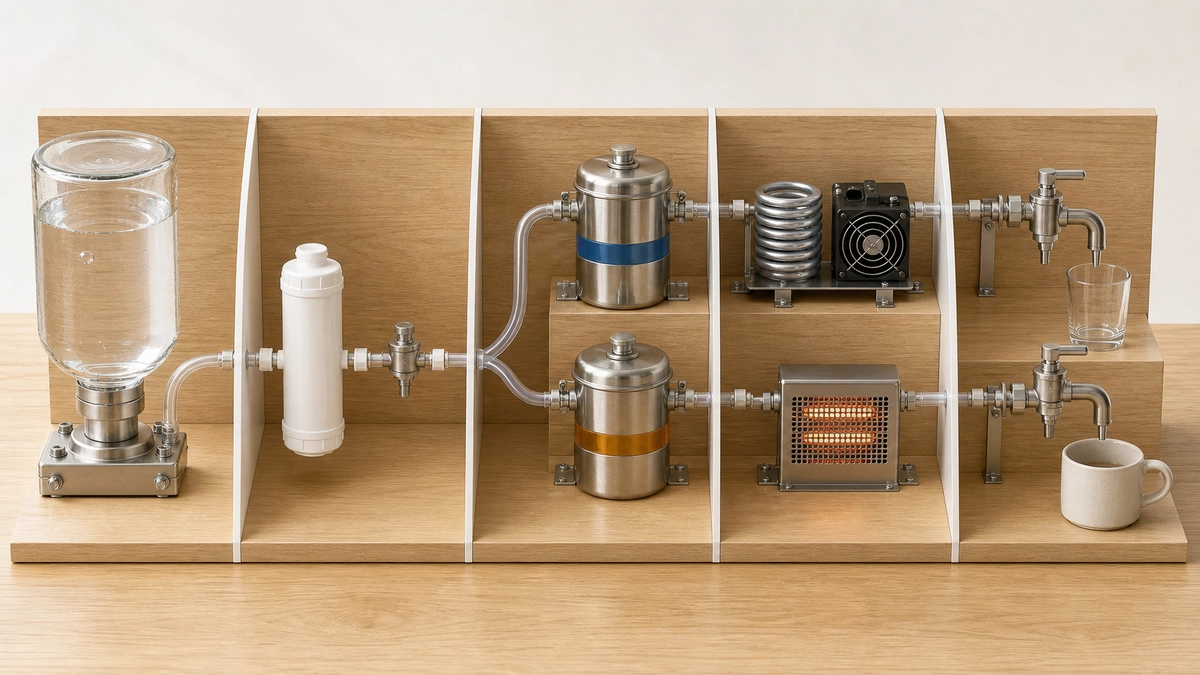

全体の流れを5段階で理解する

1｜水が本体へ入る

上置き宅配水では、ボトル内へ空気が入りながら重力で水が下がる構造があります。水が移動すると「ボコボコ」という音がする機種もあり、直ちに故障とは限りません。下置きは電動ポンプで水を吸い上げるため、ポンプ音と電源が関係します。

補充型は上部などの原水タンクへ水道水を入れ、フィルターを通して貯水します。直結型は給水管の分岐から原水を取り込むため、水圧、ホース、止水、施工条件が必要です。

2｜フィルターまたは経路を通る

浄水型では、活性炭などを組み合わせたカートリッジを原水が通ります。除去対象物質数だけで性能を決めず、総ろ過水量、交換周期、1日当たり基準量を見ます。基準を超えて使った場合の追加交換も確認します。

宅配水でも内部経路とタンクを通るため、ボトル水そのものの品質だけでなく、本体外側の出水口や受け皿を清潔に保つ必要があります。

3｜冷水・温水タンクへ分かれる

内部には冷水用と温水用のタンクがあり、機種によって常温水経路や貯水部もあります。仕様表の「総容量」と「冷水タンク容量」は同じではありません。連続して使える量を知りたい場合は、冷水・温水それぞれの容量と回復時間を確認します。

4｜冷却と加熱を行う

冷却はコンプレッサー式または電子冷却式などがあり、加熱はヒーターで温水タンクを温めます。コンプレッサー、ファン、ポンプ、リレーの動作時に音が発生します。節電モードでは通常より温度を緩和し、電力を抑える機種があります。

5｜弁を開いて出水する

レバー式、コック式、ボタン式があり、電子操作では電磁弁や制御基板を使います。電気が必要な出水方式は停電時に操作できない場合があります。重力式でも温水機能は使えず、出水可否と衛生上の扱いは説明書で確認します。

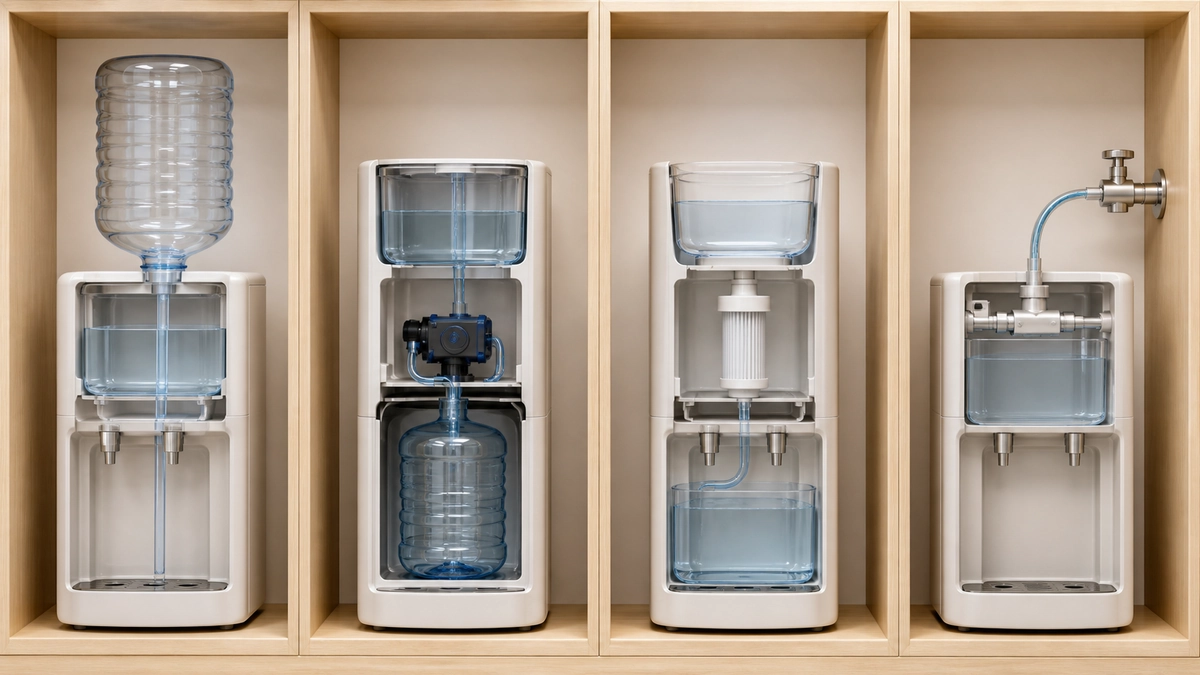

供給方式ごとの構造差

上置きで空気音がする理由

密閉容器から水が下がるには、減った体積に相当する空気が入る必要があります。気泡音は水移動の一部ですが、接続部から継続して水が漏れる、ボトルが異常に変形する場合は使用を止めます。

下置きでポンプ音が長い場合

ボトル交換直後は給水経路へ水を送るためポンプが動きます。ボトル残量、チューブの装着、扉の閉まりを説明書どおり確認し、空のまま長時間運転させません。音が止まらない、エラーが出る、漏れがある場合は窓口へ連絡します。

温度を保つ仕組みと電気代

常時運転と再加熱

冷却と加熱は常に最大出力で動くのではなく、温度センサーと制御により運転・停止を繰り返します。扉の開閉がない冷蔵庫と違い、出水で新しい水が入るため、その水を再び設定温度へ戻す電力が必要です。

再加熱は通常温水より高い温度帯へ一時的に上げる機能で、完了まで待ちます。機能名が同じでも設定温度と所要時間は異なります。

放熱空間が必要な理由

冷却時に本体内部の熱を外へ逃がすため、背面・側面を壁へ密着させない指定があります。放熱できないと冷えにくくなり、電力や故障リスクへ影響します。必要距離は機種の説明書で確認します。

水が出ないときの構造別チェック

1. ボトルまたは給水タンクに水があるか
2. ボトル、チューブ、タンクが正しく装着されているか
3. ロックや節電、エラー表示が作動していないか
4. 電源式ならプラグとブレーカーを確認する
5. 直結型なら止水や給水停止を確認する

漏水、焦げ臭、異常発熱、電源部の濡れがある場合は確認操作を続けず使用を止めます。

衛生機能を誤解しない

自動クリーンと日常清掃は別

自動循環、加熱、排水などの機能があっても、出水口、受け皿、給水容器など利用者が手入れする部分は残ります。日本冷凍空調工業会も、ウォータークーラーは方式により手入れ方法が異なると案内しています。

長期停止は電源を抜くだけにしない

内部に水が残った状態で長期間停止すると、再開時の通水や清掃が必要です。排水口の温水は高温の可能性があるため、冷却時間を守ります。期間別の停止・再開方法を契約先へ確認します。

故障連絡に必要な情報

• 型番、設置日、最後に正常だった時刻
• ボトル交換・給水・清掃直後か
• ランプ、エラー、音の長さと発生場所
• 水が出る側、温度、漏れ、臭い
• 電源操作や止水を行ったか

構造を説明できなくても、観察事実を時系列で伝えれば案内を受けやすくなります。

最終判断

仕組みの要点は、供給→ろ過または経路→タンク→温度管理→出水です。方式によってポンプと電気への依存が変わるため、停電、音、給水作業を同じ機械だと考えません。

お湯の仕組みと初回からの使い方を合わせて確認し、実機では説明書を正本にします。

主な確認元：日本冷凍空調工業会「ウォータークーラーを衛生的にお使いいただくために」

内部部品の役割をもう一段詳しく見る

冷却部

コンプレッサー式では冷媒を圧縮・循環させて熱を移し、電子冷却式では半導体素子を用いる構造があります。方式により冷却能力、消費電力、音、放熱が異なります。名称だけで省エネ・静音を断定せず、仕様値と使用環境を確認します。

加熱部

温水タンクをヒーターで温め、サーモスタットや温度センサーで制御します。安全装置があっても空だき操作をしてよいわけではありません。初回とボトル切れ後は通水を確認します。

ポンプ

下置きボトル、補充型、直結型の一部では水を送るために使います。ポンプがある機種は停電時の出水や動作音へ影響します。ボトルが空なのに動き続ける場合は、説明書の停止手順に従います。

電磁弁・センサー

ボタン操作に応じて流路を開閉し、水位、温度、光、扉などを検知する機種があります。センサー部分を物で塞ぐ、濡らす、分解することは避けます。

逆止弁・空気取り込み

水を一方向へ流し、容器内の圧力を調整する部品です。ボトルのつぶれ方や気泡は容器方式で異なります。指定外容器を使うと、圧力と接続が合わず漏水するおそれがあります。

正常音と異常の可能性を分ける

音をスマートフォンで録音し、発生時間と操作を記録します。正常音かを自己判断で断定せず、以前との違いを窓口へ伝えます。

水圧・空気・温度の関係

直結型は建物の水圧が設置条件へ関係します。低すぎる・高すぎる場合に追加部品や設置不可となることがあります。利用者が配管を調整せず施工担当へ確認します。

上置きボトルでは空気置換、つぶれる容器では外気を入りにくくしながら容器が縮む構造などがあります。空気が入ること自体と、水が汚染されることを同義にせず、事業者の衛生設計を確認します。

温度変化でタンク内圧や配管状態も変わるため、移動直後・長期停止後は指定の静置と通水を守ります。

方式別に起こりやすい確認漏れ

上置き

ボトル差込不足、キャップ破損、斜め装着、持ち上げ重量です。接続後は数分間漏れを観察します。

下置き

給水チューブ、トレー、扉、ポンプエラー、停電時です。チューブ先端を床へ置かず清潔に扱います。

補充型

満水線、タンクの浮き、フィルター装着、原水指定、日常洗浄です。水以外の飲料を入れません。

直結型

分岐部、止水、ホース曲がり、排水、移設・撤去です。家具でホースを押さえません。

構造を理解しても行わない作業

本体カバーを外す、冷媒部や電装部へ触れる、温水タンクを即時排水する、指定外フィルター・ボトルを使う、漏れた状態で通電確認を続ける作業です。

利用者が行えるのは説明書に示された外部清掃、部品着脱、フィルター交換、通水などに限ります。

水が一杯出るまでを追う

ボタンを押す前

冷水・温水タンクは設定温度を保つため、使用していない間も必要に応じて冷却や加熱を繰り返します。ECO機能がある機種では、照度や設定時刻に応じて加熱頻度を抑えることがあります。待機中に動作音が始まっても、直ちに出水操作と連動した異常とは限りません。

出水している間

操作部から信号が送られ、弁が開いてタンク内の水が出水口へ進みます。同時に原水側からタンクへ水が補われる構造では、多量に連続使用すると設定温度へ戻るまで時間が必要です。「タンク容量」と「一度に設定温度で使える量」を同一視しないことが大切です。

出水を止めた後

弁が閉じ、機種によってはポンプが短時間動いて水位を戻します。受け皿に落ちた水は排水管へ自動で流れない製品も多いため、利用者が捨てて洗います。出水後も水滴が長く止まらないときは、レバーの戻り、出水口の汚れ、弁の異常を窓口へ伝えます。

構造図を読むときの確認語

カタログで「密閉」「UV」「加熱クリーン」「自動洗浄」と書かれていても、作用する場所と運転条件を確認します。冷水タンクだけか、出水口までか、運転中に使えない時間があるかで意味は変わります。機能名から本体全体が手入れ不要だと推測しません。

給水経路を図で確認するときは、原水容器、フィルター、冷水・温水タンク、弁、出水口、排水位置を指で順番にたどります。手入れ可能な部分と利用者が開けてはいけない部分を分ければ、日常清掃と故障相談の境界が明確になります。
